Manguera hidraulica

DIN EN853-1SN R1AT



MANGUERA HIDRAULICA 100R1 AT
Nombre: DIN EN853-1SN R1AT
Descripción: : Manguera hidráulica con norma DIN 20022, y SAE 100 R1AT Manguera hidráulica de alta resistencia con una trenza de alambre de acero, forro y la cubierta de caucho.
Temperatura : 40 º C + 121 º C
200981324351SN
ITEM INTERIOR  TRENZADO D.LTRENZADO D.EPRESION DE TRABAJO PRESION DE PRUEBA PRESION DE RUPTURA RADIO DE CURVATURA MMPESO KG/MTS
PULGADAS  MM MM   MM  BAR  PSI
1 3/16" 6,4 11,1 13,4 225 3210 540 900 100  0,22
2  5/16" 7,9 12,7 15,0 215 3070 510 850  115 0,27
3  3/8" 9,5 15,1 17,4 180 2570 435 720  130 0,36
4  1/2" 12,7 18,3 20,6 160 2295 385 640  180 0,44
5  5/8" 15,9 21,4 23,7 130 1855 315 520 200  0,51
6  3/4" 19,0 25,4 27,7 105 1500 255 420 240   0,62
7  1" 25,4 33,3 35,6 88 1255 210 350 300  0,98
8 1-1/4 " 31,8 40,5 43,6 63 900 150 250 420   1,22
9  1-1/2" 38,1 46,8 50,6 50 715 120 200  500  1,49
10 2" 50,8 60,2 64,0 40 570 96 160 630  2,32

Manguera Hidraulica

Manguera Hidraulica

Somos Distribuidores e Importadores de Manguera Hidraulica 100R1 manguera de alta y baja presion, 100R12, 4SP, 4SH, con certificado de calidad y garantia.

Las manguera hidraulicas son diseñadas para transportar fluidos de un lugar a otro, para uso de baja, mediana, alta y extrema presión. Se caracteriza por tener mallas metálicas trenzadas desde una hasta cuatro según la presión. Se utiliza en los sitemas hidráulicos cumpliendo normas y requisitos como son: seguridad, flexibilidad, desempeño, resistencia y durabilidad

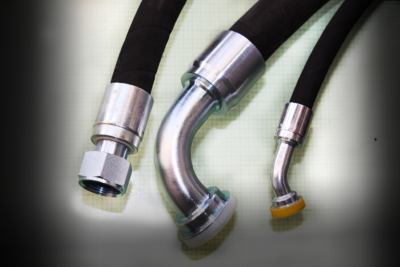

Contamos con servicio de prensado de manguera hidráulica, 100R1, 100R2, 100R3., 100R4, 100R6, 100R7, 100R12, 4SH, 4SP,100R13, para diferentes medidas, nuestro producto cuenta con certificación ISO 9001 – de alta calidad, y certificado de garantía de nuestro prensado.

Cuidado General y Mantenimiento de una Manguera

Las mangueras no deben ser sujetas a ningún abuso en su servicio. Deben ser manejadas con un cuidado razonable. No deben ser arrastradas sobre superficies filosas o superficies abrasivas a menos que sean diseñadas específicamente para este servicio. Debe de tenerse cuidado en proteger la manguera de cargas severas en los extremos donde la manguera o ensamble no está diseñado. Las mangueras deben de usarse a/o por debajo de la presión de operación. Cualquier cambio en la presión debe de hacerse de manera gradual para no someter a la manguera a excesivos alti-bajos de presión. Las mangueras no deben ser aplastadas o pisada por ningún equipo. En el manejo de grandes mangueras, deben usarse dollies cuando sea posible. Cabestrillos o agarraderas de anillo, apropiadamente puestas, deben ser usadas para soportar mangueras que sean pesadas, en succión de aceite o servicio de descarga.

Almacenamiento

Las mangueras de hule almacenadas pueden ser afectadas por la temperatura, humedad, ozono, luz solar, aceites solventes, líquidos corrosivos o vapores, insectos, roedores, y materiales radioactivos, por lo que estas áreas deberán ser frescas, obscuras, libres de humedad y moho además de que los materiales deben de ser almacenados bajo las bases de primeras llegadas, primeras salidas para que estos se mantenga en buenas condiciones en el almacén





MANGUERAS HIDRAULICAS SAE










200981324351SN



DIN EN853 2ST-R2A



SAE 100 R4



EN 854 SAE 100 R6

DIN EN853-1SN R1AT

DIN EN853 2ST-R2A

SAE 100 R4

EN 854 SAE 100 R6



 DIN EN855 SAE 100 R7 Sencillo



 DIN EN855 SAE 100 R7 DOBLE



Termoplásticos manguera de tipo R7 Single (malla de acero)



DOBLE Termoplásticos manguera de tipo R7 Single (malla de acero)



DIN EN855 SAE 100 R7

DIN EN855 SAE 100 R7 MELLIZA

Termoplásticos manguera de tipo R7 Simple (acero trenzado)

 Manguera termoplásticas R7 melliza (malla de acero)



Termoplásticos manguera de tipo R7 Single (malla de acero)



Termoplásticos manguera de tipo R8 Twin

        DIN EN 856 4SP

DIN EN 856 4SH
Manguera Tipo R8 Termoplastica Melliza

TERMOPLÁSTICOS manguera de tipo R8 Twin



 DIN EN 856 4SP DIN EN 856 4SH



DIN EN 856 SAE 100 R12 GRIS



DIN EN 856 SAE 100 R13 BROWN

       DIN EN 856 SAE 100 R15

Jet Blue Lavado de manguera R2AT-2SN
DIN EN 856 SAE 100 R12 GREY DIN EN 856 SAE 100 R13   DIN EN 856 SAE 100 R15 Jet Blue Lavado de manguera R2AT-2SN



SAE 100 R5





Jet Blue Wash MANGUERA R1AT-1SN











SAE 100 R5
 Jet Blue Wash Manguera R1AT-1SN
















DIN EN853-2SN R2AT



Nombre: DIN EN853-2SN R2AT
Descripción: Manguera hidráulico según DIN 20022, parte 4, y SAE R2AT 100
200981325302sn
Codigo de pieza Descripción OD (mm) ID (mm) WP (Bar) BP (Bar) Del radio de curvatura
HR0200121 2SN 03.16 13.4 4.8 415 1650 90
HR0200131 2SN 04.01 15 6.4 400 1600 100
HR0200141 2SN 05.16 16.6 7.9 350 1400 115
HR0200151 2SN 3.8 19 9.5 330 1320 130
HR0200161 2SN 1.2 22.2 12.7 275 1100 180
HR0200171 2SN 5.8 25.4 15.9 250 1000 200
HR0200181 2SN 3.4 29.3 19 215 850 240
HR0200191 2SN 1 " 38.1 25.4 165 650 300
HR0200201 2SN 1 "1 / 4 48.3 31.8 125 500 420
HR0200211 2SN 1 "1 / 2 54.6 38.1 90 360 500
HR0200221 2SN 2 " 67.3 50.8 80 320 630

COMPACT FLEX EN857-1SC



Nombre: COMPACT FLEX EN857-1SC

Descripción: manguera hidráulico según DIN 20022, parte 3, y SAE R1AT 100
COMPACTO FLEX EN857-1SC
#Nuestro número de piezaDescripciónOD (mm)ID (mm)WP (Bar)BP (Bar)Del radio de curvatura
1 HR0100029 1SC-04 11.7 6.4 225 1120 60
2 HR0100057 1SC-08 19 12.7 160 800 120
3 HR0100075 1SC-12 26.2 19 115 480 200
4 HR0100085 1SC-16 33.5 25.4 88 440 250

DIN EN853 2ST-R2A

MANGUERA HIDRAULICA 100R2 AT
Nombre: DIN EN853 2ST-R2A
Descripción: : Manguera hidráulica con norma DIN 20022, y SAE 100 R2AT Manguera hidráulica con dos trenzas de alambre de alta resistencia con tracción del acero, forro y la cubierta de caucho.
Temperatura : -40 º C + 120 º C
200981324351SN
ITEM INTERIOR  TRENZADO D.ITRENZADO D.EPRESION DE TRABAJO PRESION DE PRUEBA PRESION DE RUPTURA RADIO DE CURVATURA MMPESO KG/MTS
PULGADAS  MM MM   MM  BAR  PSI
1 1/4" 6,4 12,7 15,0 400 5800 960 1600 100  0,35
2  5/16" 7,9 14,3 16,6 350 5075 840 1400  115 0,40
3  3/8" 9,5 16,7 19,0 330 4785 795 1320  130 0,51
4  1/2" 12,7 19,8 22,2 275 3990 660 1100  180 0,61
5  5/8" 15,9 23,0 25,4 250 3625 600 1000 200  0,79
6  3/4" 19,0 27,0 29,3 215 3120 510 850 240   0,92
7  1" 25,4 34,9 38,1 165 2395 390 650 300  1,44
8 1-1/4 " 31,8 44,5 48,3 125 1815 300 500 420   2,00
9  1-1/2" 38,1 50,8 54,6 90 1305 220 360  500  2,22
10 2" 50,8 63,5 67,3 80 1160 195 320 630  3,34
